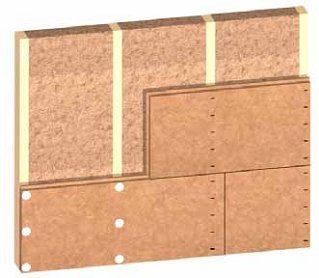

Montaje sobre entramado ligero de madera
T
ableros de formato pequeño
GUTEX Thermowall-gf;
l
= 0,046 W/mK
Machihembrado : grosor 40 y 60 mm
Formato:
130 x 60 cm
GUTEX Thermowall;
l
= 0,042 W/mK
Machihembrado: grosor 80,
100, 120, 140,
160 mm
Formato:
130 x 60 cm
T
ableros de formato grande
T
ableros de formato grande
T
GUTEX Thermowall-gf;
l
= 0,046 W/mK
Canto liso, 40 y 60 mm de grosor
Formato: 260/280 x 125 cm
GUTEX Thermowall;
l
= 0,042 W/mK
Canto liso, 80 y 100 mm de grosor
Formato:
Formato: 260/280 x 125 cm
260/280 x 125 cm
Z-33.47-660
Fijación
–
En el caso del entramado ligero,
GUTEX
Thermowall/ -gf
puede fijarse directamente sobre los montantes de ma-
dera o también sobre los materiales de un revestimiento
como tablas o tableros.
–
Si
se
trata
de
una
fijación
sobre
un
revestimiento de
tablas, debe fijarse en la zona de los montantes.
–
El ancho minimo del montante debe de ser 40 mm utili-
zando tableros de formato pequeño y 50 mm utilizando
tableros de formato grande.
–
Fijación con
grapones de
dorso ancho
de
acero
inoxi-
dable (fabricantes como Haubold, Bühnen o Prebena) o
con los tirafondos de raqueta de GUTEX Thermowall:
–
Longitud mínima de los elementos de fijación = grosor
de los tableros + revestimiento de tablas + profundidad
mínima de penetración
–
Profundidad mínima de penetración de los grapones de
dorso ancho en los montantes ≥30 mm
–
Profundidad de penetración de los tirafondos de raqueta
de GUTEX
Thermowall ≥ 25 mm
–La
fijación
en
horizontal
por
debajo
de
forjados
y
en
techos, solo se permite a partir de GUTEX Thermowall-
gf
≥
60
mm y con Tirafondos
GUTEX Thermowall.
La
medida
entre
ejes
de
la
imprescindible
subestructura
portante de rastreles de min.
60 x 40 mm,
no debe de
sobrepasar los 40 cm.
Distancia entre los elementos de fijación
–
Grapones de dorso ancho
A ≤ 100 mm con GUTEX
Thermowall
A ≤ 125 mm con GUTEX
Thermowall-gf
–
Tirafondos de raqueta de GUTEX
Thermowall
Tirafondos de raqueta de GUTEX
Thermowall
Tiraf
B ≤ 250 mm
–
Respetar las
distancias
mínimas
desde el
borde
de
las
placas:
Madera maciza = 5 dn,
Thermowall/-gf = 7 dn
Madera maciza = 5 dn,
Thermowall/-gf = 7 dn
Madera maciza = 5 dn,
–
Entre ejes max.
de los montantes de Madera
5
C
d
n
7
C
d
n
Grosor de tablero
med.
Entre eje max
Machihembrado
40 mm
62,5 cm
60 mm
81,5 cm
80/100/120/140/160 mm
91,5 cm
Canto liso – formato grande
40/60/80/100/120 mm
62,5 cm
Juntas entre tableros
–
Las
juntas
de
cantos
lisos
entre
los
tableros
deben
colocarse sobre los montantes de madera.
–
En
el
caso
de
los
tableros
de
formato
grande,
los
grapones
deben
colocarse
de
forma
vertical
a
ambos
lados de la junta.
–
El
tirafondo
de
raqueta
GUTEX
puede
introducirse
directamente en la junta de los tableros.
–
Para evitar un desplazamiento de los tableros
al atornillar,
empezar a atornillar en el centro del tablero.
Detalle junta de
tableros
